SMC铁路信号方向盒模具的特点
一、结构设计
1.型腔布置：根据 SMC 方向盒的几何结构特点、尺寸精度要求、批量大小等确定型腔数量及其排列方式，以满足生产需求并保证模具的经济性和适用性。
2.分型面设计：位置要有利于模具加工、排气、脱模及成型操作，同时确保方向盒的外表质量，例如避免在外观可见部位留下分型痕迹。
3.布料与排气系统：设计合理的布料方式，确定 SMC 材料的外形、位置、大小等，以及排气系统，包括排气方法、排气槽位置和大小，保证材料均匀分布和气体顺利排出，防止制品出现气泡、缺料等缺陷。
4.顶出方式选择：可选用顶杆、顶管、推板、组合式顶出等方式，同时确定侧凹处理方法、抽芯方式，以便顺利脱模，对于具有复杂结构的方向盒，可能需要采用特殊的抽芯机构。
5.冷却与加热系统：根据模具材料和经验数据，确定冷却、加热方式及加热冷却沟槽的外形、位置、加热元件的安装部位，确保模具温度均匀稳定，一般 SMC 模具设计的温度通常在 140℃至 160℃之间，以保证 SMC 材料在合适的温度下固化成型。
6.模具零件设计：确定模具零件厚度及外形尺寸，外形构造及所有连接、定位、导向件位置，保证模具的强度和精度，使模具在长期使用过程中能够保持稳定的性能。
二、制造工艺
1.加工流程：一般包括模具设计、原材料采购、机械加工、热处理、表面处理、装配调试等环节。首先根据方向盒的要求进行模具设计，然后采购合适的模具钢材，通过切削加工、电火花加工等手段制造出模具的各个零件，对关键零件进行热处理以提高硬度和耐磨性，再进行表面处理如镀铬、氮化等，最后将零件装配成模具并进行调试优化，使其能够生产出符合质量要求的方向盒。
2.精度控制：模具的精度直接影响方向盒的质量，因此在制造过程中需要严格控制尺寸精度、形位公差等。采用高精度的加工设备和测量仪器，遵循严格的加工工艺规范，对关键尺寸进行多次测量和调整，确保模具精度符合设计要求，以保证方向盒的尺寸精度和装配性能。

三、材料选择
1.模具钢：常用的模具钢有 P20、718、H13 等。P20 钢具有良好的加工性能和抛光性能，适用于一般要求的 SMC 方向盒模具；718 钢的综合性能较好，硬度和韧性较高，可用于制造精度要求较高的模具；H13 钢具有较高的热强性、热疲劳性能和韧性，常用于制造承受较大热负荷和冲击负荷的模具。
2.表面处理材料：为了提高模具表面的硬度、耐磨性、耐腐蚀性和脱模性能，需要进行表面处理。常用的表面处理材料有镀铬层、氮化层等。镀铬层具有良好的硬度和光洁度，能有效提高模具的耐磨性和脱模性能；氮化层可以提高模具表面的硬度和耐腐蚀性，增强模具的使用寿命。

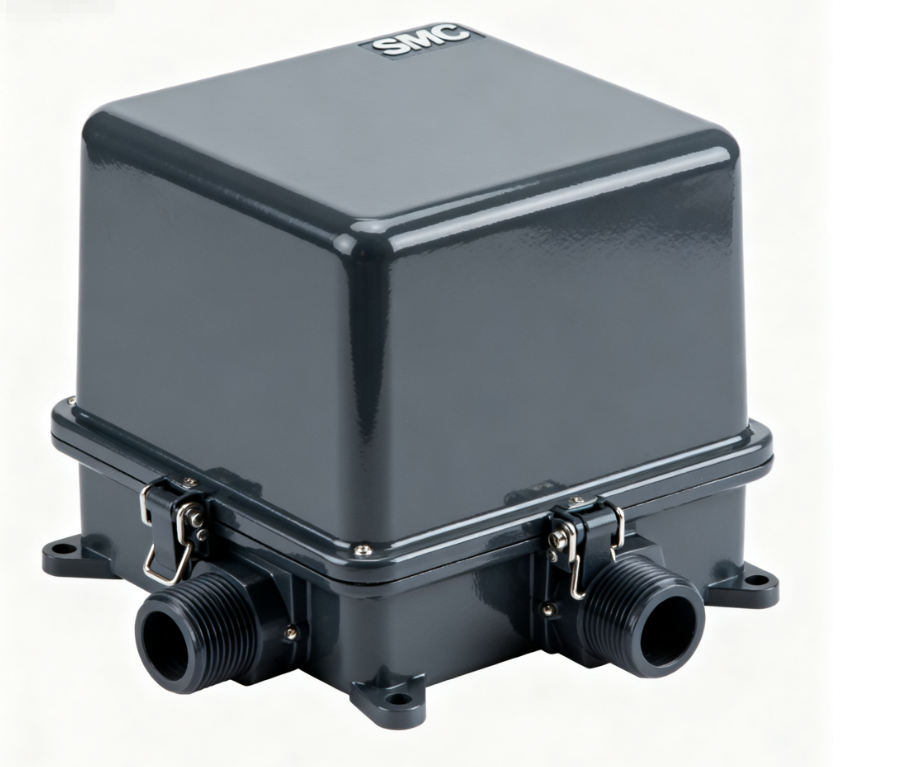

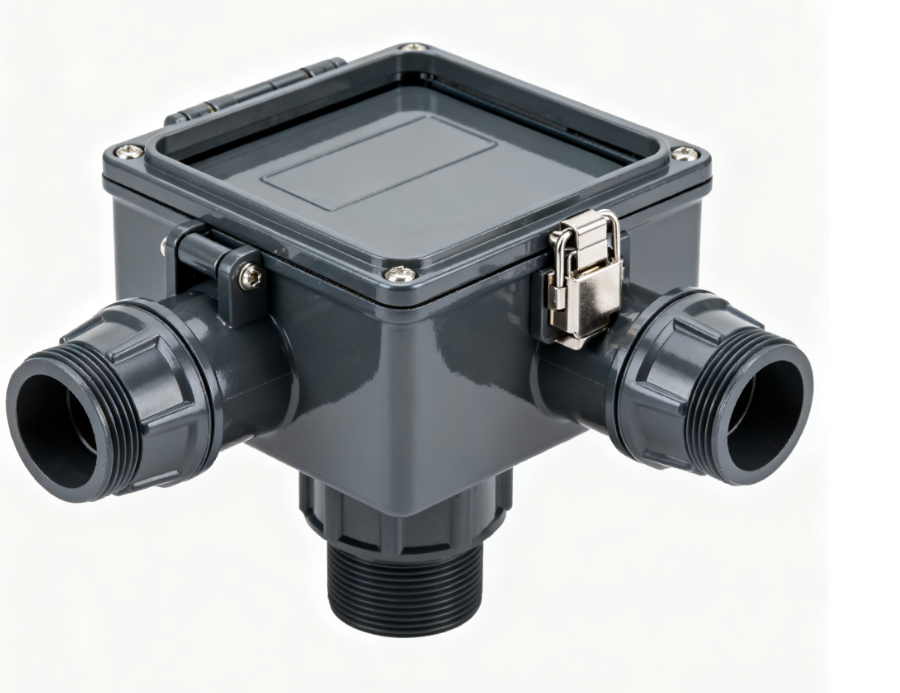

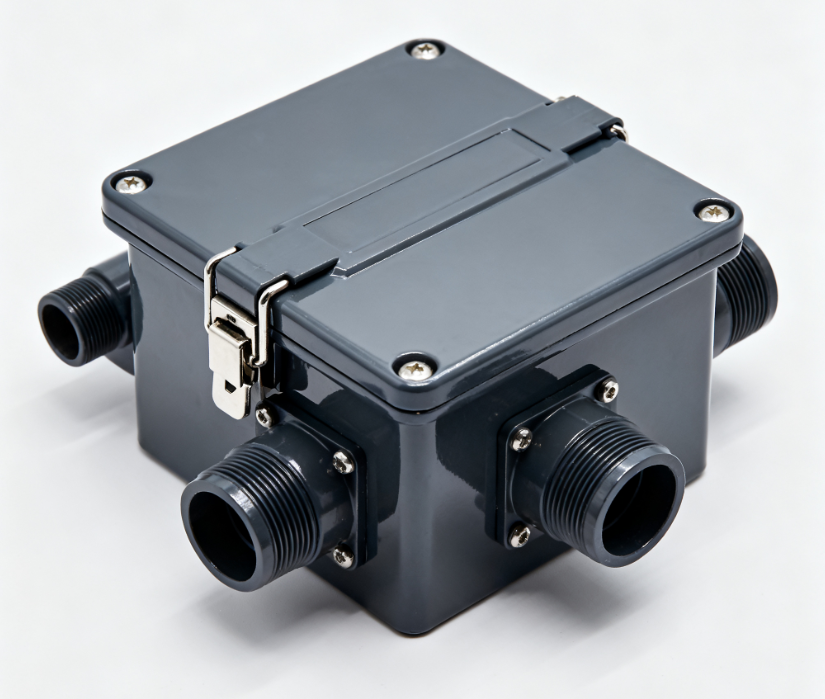

四、制品特点
1.电绝缘性好：能有效防止信号干扰和漏电现象，保证铁路信号系统的稳定运行。
2.耐化学腐蚀性强：可抵抗各种化学物质的侵蚀，适用于不同的环境条件，包括潮湿、酸碱等恶劣环境。
3.重量轻、强度高：便于安装和搬运，同时具有足够的强度来承受外界的机械冲击和振动。
4.外形美观光洁：表面质量好，不需要额外的表面处理，且具有良好的抗疲劳性能。
5.热导率低，热膨胀系数小：能有效减少温度变化对方向盒性能的影响，提高其稳定性和可靠性。
6.阻燃、无烟、无毒：符合铁路行业的安全要求，在发生火灾时不会产生有害气体，保障人员和设备的安全。
7.使用寿命长：具有良好的耐紫外线抗老化性能，能够长期保持性能稳定，减少更换和维护成本。
