SMC 手术器械消毒轻量化托盘驱动模具创新
一、模具材料选择：平衡精度保持性与医用兼容性
医疗消毒托盘需耐受高温高压灭菌（如 134℃蒸汽灭菌）、化学消毒剂腐蚀（如含氯消毒剂），且模具表面需避免释放有害物质，因此材料选择需兼顾力学性能与医用安全性：
核心模具钢选型依据托盘精度要求分级选择模具钢，常见类型及适配场景如下：
•P20 钢：适用于普通精度消毒托盘（尺寸公差 ±0.2mm），具备良好的加工性能与抛光性，成本较低，可通过表面镀铬处理提升耐磨性，使用寿命约 10 万模次。
•718 钢：针对高精度托盘（尺寸公差 ±0.1mm），如带分隔格、卡槽结构的复杂托盘，其硬度（HRC 30-35）与韧性平衡，经氮化处理后表面硬度可达 HV 800 以上，能长期保持模具精度，使用寿命提升至 15 万模次以上。
•H13 钢：用于需频繁高温模压的场景（模压温度＞160℃），热强性与热疲劳性能优异，可避免模具因反复冷热冲击产生裂纹，适合批量生产（日均产能＞500 件）的消毒托盘模具。
2.表面处理技术必须通过表面处理实现 “抗菌、耐腐、易脱模” 三大功能，主流方案包括：
•硬铬镀层（厚度 5-10μm）：表面光洁度可达 Ra≤0.02μm，耐磨性提升 3 倍，同时降低 SMC 材料与模具的粘连风险，且镀铬层化学稳定性强，可耐受医用消毒剂长期侵蚀。
•气体氮化处理：形成深度 0.1-0.3mm 的氮化层，表面硬度达 HV 1000 以上，且无镀层脱落风险（避免金属离子迁移至托盘），符合医疗级材料的生物相容性要求（如 ISO 10993-5 细胞毒性测试）。
http://www.jiutai-mould.com/
二、模具设计核心要点：适配托盘功能与生产效率

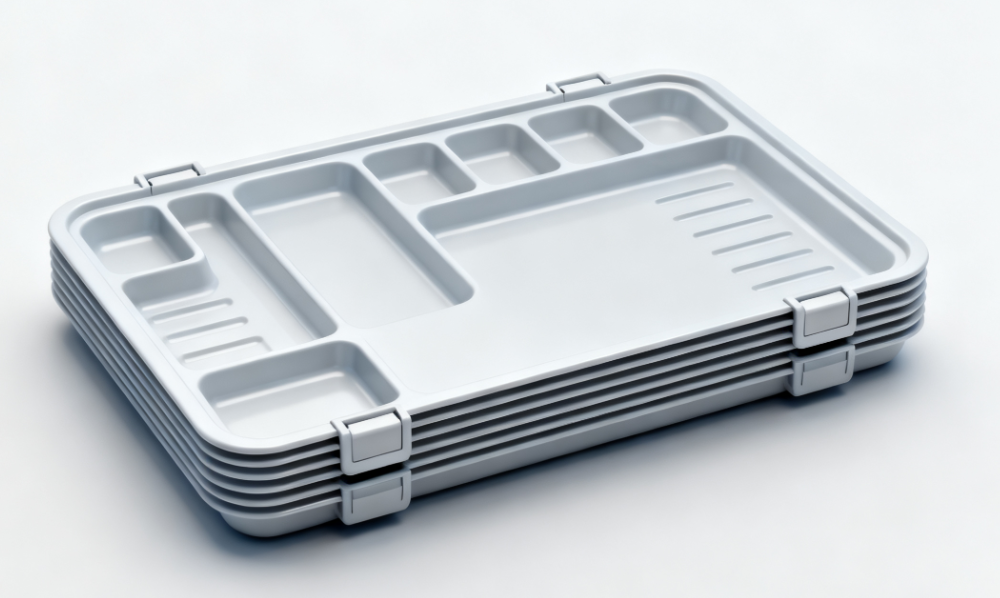

消毒托盘的结构特性（如分隔腔、排水孔、堆叠卡扣）及使用场景（反复灭菌、承重＞5kg），决定模具设计需重点突破三大技术难点：
1.精密结构设计
•分型面与脱模系统：采用 “曲面分型 + 斜顶机构”，避免托盘分隔格、卡扣等复杂结构出现成型缺陷（如飞边、拉伤）；脱模角控制在 1.5°-3°，确保脱模顺畅同时避免托盘变形。
•排气系统优化：因 SMC 材料模压时会释放微量气体，需在模具型腔边缘设置 0.03-0.05mm 宽的排气槽，防止托盘表面产生气泡（气泡直径需＜0.1mm，避免细菌藏匿）。
热管理系统采用多区域温控设计，通过嵌入模具的加热管（功率 500W / 组）与冷却水道，将模温均匀性控制在 ±2℃以内：
•模压温度通常设定为 150-170℃，匹配 SMC 材料的固化特性；
冷却水道与型腔距离保持 15-20mm，确保托盘成型后快速降温（冷却时间＜30s），提升生产效率。
数字化仿真优化借助 CAD/CAE 技术提前规避设计缺陷：
•通过流场模拟分析 SMC 材料在型腔中的填充过程，优化浇口位置（通常采用侧浇口，避免材料流动不均导致的纤维团聚）；
利用结构仿真验证模具强度，如托盘承重部位对应的模具型腔，需通过有限元分析确保形变＜0.01mm，避免长期使用后托盘出现凹陷。
三、制造工艺：智能化与合规化双轮驱动
医疗级模具需满足严格的质量管控标准（如 ISO 13485 医疗器械质量管理体系），制造过程需整合精密加工与智能检测技术：
1.精密加工流程
•型腔加工采用五轴联动数控机床，定位精度达 ±0.005mm，确保分隔格、卡槽等细节结构的成型精度；
•抛光工序分三级进行（粗抛→精抛→镜面抛），最终表面光洁度需达到 Ra≤0.01μm，减少 SMC 材料在型腔表面的残留风险。
2.智能质量管控
•模压过程中通过传感器实时采集温度、压力数据（采样频率 100 次 / 秒），结合 AI 算法调整工艺参数，将产品不良率控制在 1% 以下；
•采用机器视觉检测模具表面缺陷（如划痕、凹陷），检测精度达 0.01mm，避免缺陷传递至托盘产品。
四、行业发展趋势：轻量化与智能化升级
随着医疗耗材国产化推进与 SMC 材料技术突破，模具行业正呈现两大升级方向：
1.轻量化托盘驱动模具创新
生物基 SMC 材料（如蓖麻基树脂基体）的应用，使托盘重量降低 30%，模具需适配新型材料的流动性特点：
•优化浇口尺寸（直径扩大至 8-10mm），提升生物基 SMC 的填充效率；
•采用模块化模具设计，实现 “同一模具兼容不同厚度（2-5mm）托盘” 的快速切换，满足医院个性化需求。
2.智能化生产整合
•数字孪生技术应用：构建模具虚拟模型，实时映射物理模具的温度、磨损状态，提前预警维护需求（如镀铬层磨损至 3μm 时自动提醒返修）；
•自动化集成：模具与机器人上下料系统联动，实现 “SMC 片材投放→模压成型→托盘取出→检测” 全流程自动化，单条生产线产能提升至日均 1000 件以上。
