汽车后备箱塑料模具

马上咨询

客服电话 18958556615

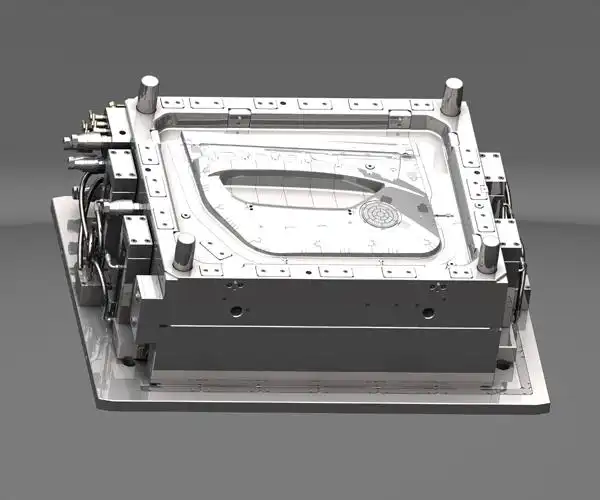

模具结构

·定模组件：通常固定在注塑机的定模板上，是模具中不移动的部分，主要包括型腔、型芯等，它决定了汽车后备箱塑料件的外观形状和尺寸。在合模时，定模组件与动模组件相互配合，形成完整的型腔，用于注塑成型。

·动模组件：安装在注塑机的动模板上，可随动模板移动。它除了包含与定模组件配合的型芯、型腔等部分外，还可能设有顶出机构、冷却系统等。在开模时，动模组件向后移动，使成型后的塑料件从定模组件上脱离，然后通过顶出机构将塑料件顶出模具。

·浇注系统：主要由主流道、分流道、浇口和冷料穴等组成。其作用是将注塑机喷嘴射出的熔融塑料均匀、快速地输送到模具型腔中，确保塑料在型腔内充分填充，并将注射压力传递到型腔的各个部位，使制品组织紧密。其中，主流道与注塑机喷嘴相连，是熔融塑料进入模具的起始通道；分流道则将主流道的塑料分流到各个型腔或不同部位；浇口是连接分流道和型腔的关键部分，用于控制塑料熔体流入型腔的速度和流量；冷料穴用于收集注塑开始时前端的冷料，防止其进入型腔影响制品质量。

·顶出机构：一般位于动模组件内，常见的顶出方式有推杆顶出、推板顶出、推管顶出等。当塑料件在模具内冷却固化后，动模打开，顶出机构在注塑机的顶出装置作用下，将塑料件从模具型腔中顶出，使其顺利脱模。顶出机构的设计要确保顶出动作平稳、可靠，避免对塑料件造成损坏或变形。

·冷却系统：为了缩短成型周期，提高生产效率和产品质量，模具通常设有冷却系统。一般是在定模组件和动模组件中开设冷却水道，通过循环冷却水带走塑料成型过程中产生的热量，使塑料件快速均匀冷却固化。冷却水道的布局需要根据模具的结构和塑料件的形状进行合理设计，以保证冷却效果的均匀性。

模具材料

·优质模具钢：如 P20 钢、718 钢等，具有良好的机械性能，包括高强度、高硬度和较好的韧性，能够承受注塑过程中的高压和高温，保证模具在长期使用过程中不变形、不损坏，同时也具有良好的加工性能，便于模具的制造和精度控制。

·特殊合金材料：对于一些要求更高的汽车后备箱塑料模具，可能会采用特殊合金材料，如铍铜合金等。这类材料具有优异的导热性能，能够更快地将模具内的热量传导出去，进一步缩短成型周期，提高生产效率，同时也能改善塑料件的表面质量。

制造工艺

·数控加工：利用数控机床进行模具的粗加工和精加工，如数控铣削、数控电火花加工等，能够保证模具的尺寸精度和表面质量，实现复杂形状的加工。通过编程控制刀具的运动轨迹，精确地切削出模具的型腔、型芯、流道等各个部分。

·电火花加工：对于一些难以通过机械加工完成的部位，如窄缝、深槽、复杂形状的角落等，电火花加工可以发挥重要作用。它是利用电火花放电产生的高温蚀除金属材料，从而达到加工的目的，能够加工出非常精细的形状和结构。

·表面处理：为了提高模具的耐磨性、耐腐蚀性和脱模性能等，需要对模具表面进行处理。常见的表面处理工艺有氮化、镀硬铬、PVD 涂层等。氮化处理可以在模具表面形成一层硬度较高的氮化层，提高模具的耐磨性和抗腐蚀性；镀硬铬可以使模具表面更加光滑，降低塑料与模具之间的摩擦力，有利于塑料件的脱模；PVD 涂层则可以在模具表面沉积一层具有特殊性能的薄膜，如提高硬度、降低摩擦系数等。
